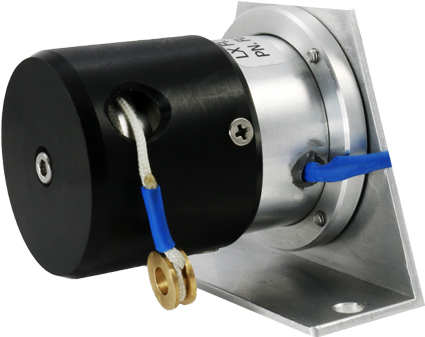

Die Komponente kann Längsbewegungen des Klappensteuergestänges erkennen.
Das Gerät, welche die Längsbewegung in elektrische Signale konvertiert, ist ein hoch qualitatives Mehrwendelpotentiometer.Ein federbetätigtes selbstrückziehendes System zieht die Schnur zurück im Falle dass der Klappenhebel zurück gezogen wird.
Die hochwertige Schnur erlaubt Steuergestängebewegungen von bis zu 300mm, wodurch die Einheit in allen zur Zeit gebräuchlichen Segelflugzeugen verwendet werden kann.

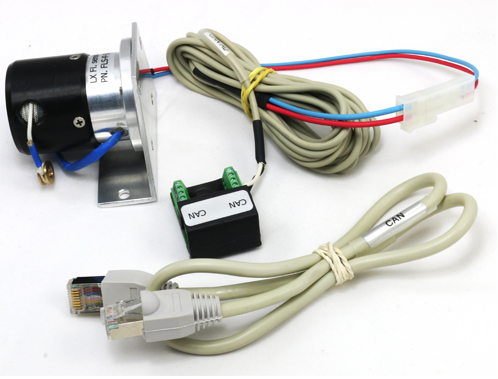

Vom Gesichtspunkt der Installation sind nur 2 Drähte verwendet zum Anschluss an die Elektronikeinheit (LXCANAD) welche Analogdaten (Widerstandsdaten) in Digitale Signale umwandelt. Die Elektronik ist Teil des CAN-Bus Systems.

Mechanische Anordnung der Sensoreinrichtung:

• Durchmesser 38 mm
• Breite 49 mm
• Maximale Schnurbewegung 300 mm

Elektronische Schnittstelle

• Größe 34 x 27 x 18 mm
• 2 x CAN BUS Stecker (8P), Plug-and-fly. Kein Löten erforderlich
• 4 x analoge Eingänge (für Bremse, Fahrwerk ....)
• Kompatibel zu LX ZEUS und LX EOS System BUS
• Leichte Kalibrierung über Benutzerinterface vom LX ZEUS oder LX EOS
• Stand alone solution with LX NAVBOX as indicatorThermik Assistant Anzeige
