Colibri II Stromversorgung

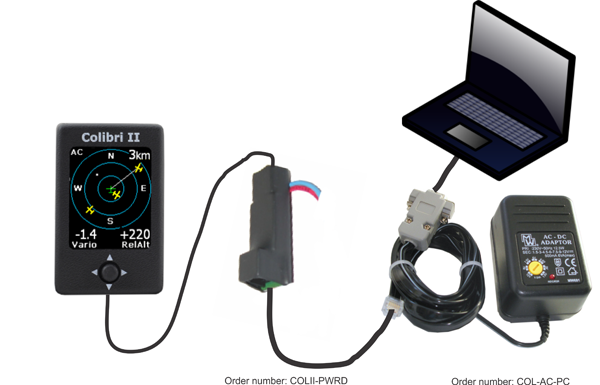

Colibri II Strom- und Datenklabel ist eine spezielle Einheit die 12V (Bordnetz) in 5V (für das Colibri II) wandelt. Außerdem wird der Datensatz von TTL auf die serielle Kommunikation (RS232) konvertiert. Maximale Eingangsspannung: 24V. Die Einheit hat 2 Eingänge. Auf der einen Seite befindet sich eine Standard-USB (A) Buchse. Hier kann das Colibri II mit dem mitgelieferten Kabel eingesteckt werden. Auf der anderen Seite befindet sich eine RJ45 Buchse. Hier kann ein Standard-IGC Stecker eingesteckt werden.

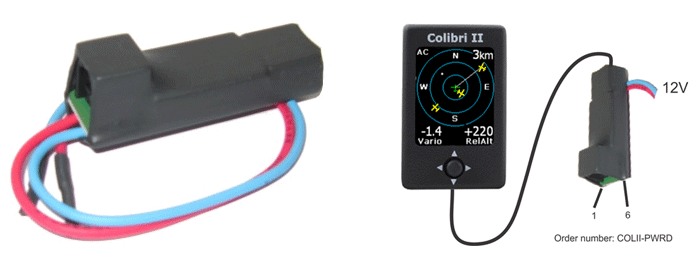

Pins :
1 = + 12 V (rotes Kabel)
2 = nicht benutzt
3 = nicht benutzt
4 = data out (RS232)
5 = data in - input (RS232)
6 = GND (blaues Kabel)
